Úvod
Stimulační elektrody se na základě polarity řadí do dvou skupin:
- unipolární - elektroda má v srdci jeden pól (anodu nebo katodu) a druhý (katodu nebo anodu) má mimo srdce - buď v podkoží nebo na povrchu těla
- bipolární - elektroda má v srdci oba póly (katodu - distálně i anodu - proximálně)

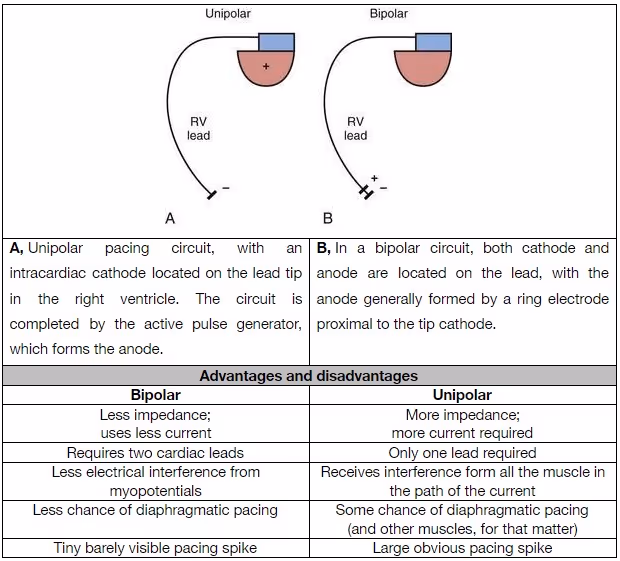

Obr. 1: Unipolární vs. Bipolární stimulace
EKG obraz
- Unipolární stimulace - jasně viditelné velké stimulační spiky na EKG
- Bipolární stimulace - stimulační spikey jsou v důsledku blízkosti elektrod velmi malé, někdy až obtížně viditelné
EKG 1: AV sekvenční stimulace
- bipolární stimulace komor (před každým QRS komplexem malý stimulační spike)
- unipolární stimulace síní (v důsledku dysfunkce síňové elektrody změna stimulace na unipolární - velké stimulační spiky)

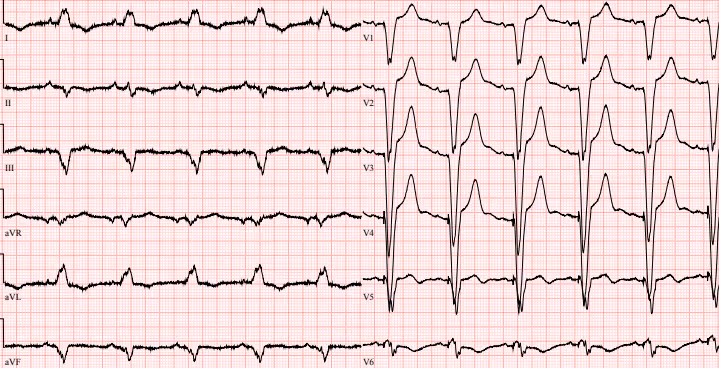

EKG 2: Síněmi aktivovaná bipolární komorová stimulace
- před každým QRS komplexem malý stimulační spike
